# **温度计数字模块设计方案**
## 需求分析

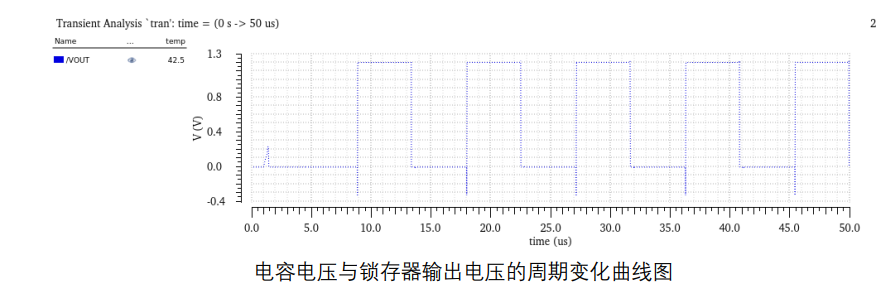

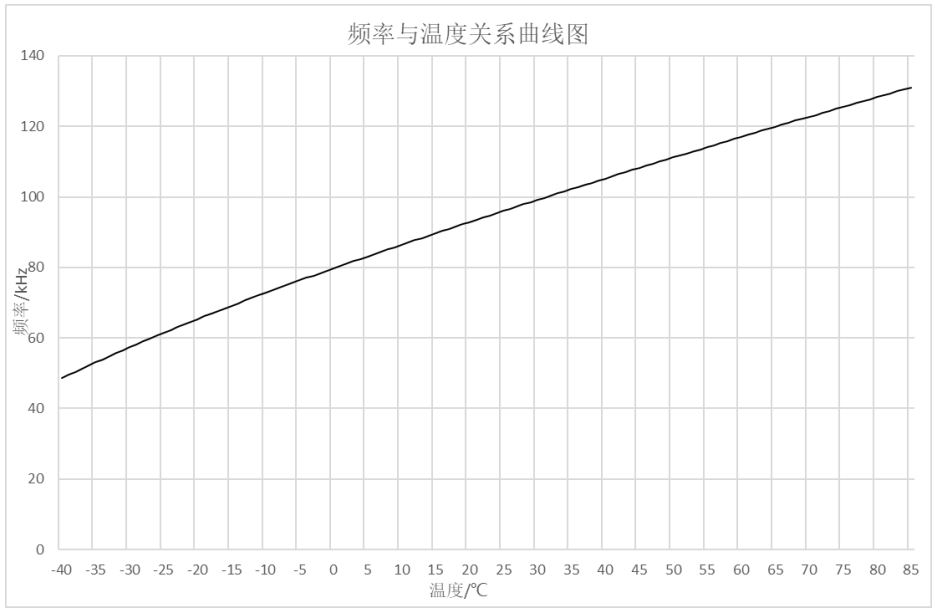

模拟端vout输出方波信号，接入数字芯片，数字芯片分析方波频率，再根据频率和温度关系曲线图，得到实时温度，再输出温度量。
# 设计细节确定
| 数据结构 | 子字段 | 位宽 | 比特序 | 功能描述 | 备注 |
| -------- | -------- | --------- | ------- | -------------------------------- | ------------------------------------------------------------ |
| **CMD** | W/R | 1 bit | [63] | 读写标识，0：写；1：读 | / |
| ^ | ARD FLAG | 1 bit | [62] | 0 | 主动回读模块根据读出芯片请求读出实验数据 |
| ^ | CID | 5 bits | [61:57] | 0 | 包括量子测控芯片组及其他需要配置的芯片组 |
| ^ | ADDR | 25 bits | [56:32] | 低 25 位地址 | 可与 EXADDR 拼接使用，或直接映射到量子测控芯片的偏移地址 |
| ^ | EXADDR | 12 bits | [31:20] | 0 | 可与 ADDR 拼接使用此时寻址空间为 128GByte；该 4096K 的地址空间可按照需求映射给集控中心和外部 SIP 芯片组 |
| ^ | LENGTH | 20 bits | [19:0] | 指示读写数据长度，以 Byte 为单位 | 最大支持 1MByte |
| **DATA** | - | N*4 bytes | [31:0] | 数据 | 读操作时，无需包含该项 |
**通信方式**：串口通信，为115200波特率， 不可更改。采用如上指定数据帧结构配置寄存器（大端序）。
**温度精度**：温度分辨率为小数点后2位，-4032表示-40.32度
**温度测量范围**：-40°C~85°C ，超过则显示最大值。
**系统时钟周期**：50MHz。
**标定方式**：线性标定。**范围**：默认为-40°C对应160kHz, 85°C对应600kHz.
**输出**：支持输出类型为3种：温度，频率，和单位采用窗口脉冲上升沿数。
**采样窗口时长**：默认1ms, 支持配置
**读回方式**：两种，可选择主动回传，也可以通过串口发指令直接读寄存器得结果。
**主动回传模式**：默认关闭。可通过配置0x10上报寄存器开启。
**主动回传间隔**：默认50ms，可配置。
# 设计细节
首先，需要设计一个pulse_freq_10ms模块，需要将方波的Vin的频率统计出来，这个模块的input 为clk rst_n ,vin , output为 [19:0]freq，valid。作用是统计10ms内方波的上升沿，获得其频率。
统计出来的频率和时钟周期，设置采用间隔有关系，所以要告诉这个模块，
其次，设计digital_thermometer。input为clk,rst_n, vin, mode(为0时线性输出，为1时使用映射表输出)， output 为[15:0]temp_out，[19:0]freq，valid等。
在模式0，就是线性输出freq如果是500（50.0khz）对应的就是-40° 如果是1300 就是85°C 通过temp_out输出。 如果是1模式，则使用一个映射表标定，映射表默认初始化也是线性的，但能够修改
freq_valid拉高，下一个周期就把freq_valid也拉高同时freq_x100hz更新，tenp_out也要跟着变。

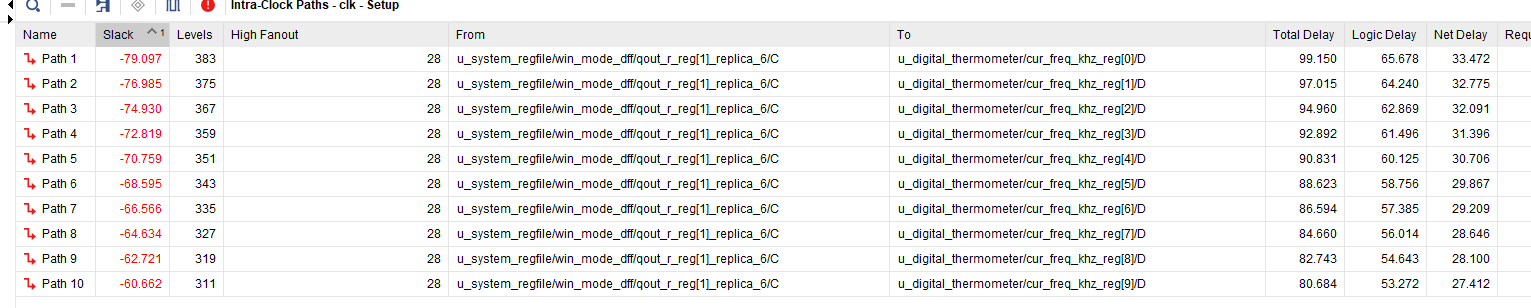

逻辑延时93-98 总延时148
**设计通信模块**
使用串口通信，需要用串口简单的读写寄存器，选择是定时输出温度，还是频率， 允许设置更新时间间隔等等。
要实现用固定的指令写寄存器需要做很多事情。
首先，要规定帧结构。固定CMD为64bit,data为32bit。 到时候通过解析帧操作经典5口。
其次，需要一个tb模块，比如uart_driver ，这个东西需要能够把txt变成电平，通过vif喂进去。 uart_driver.do_drive( case.txt) 然后 ：vif = 真实接口 然后new一个类my_drv.itf = vif; 我觉得不需要这么麻烦，反正是仿真用的。
要一个能把物理接口，rx tx 的数据 转为经典5口的模块 。经典5口和systemregfile通信，就行读写寄存器了。
需要一个状态机，
空闲状态 ，一直等待接收数据， 此状态可接收到cmd h32
接收cmd L32 状态 ， 此状态拿到 cmd l32 ，和上面拼凑一下拿到完整 cmd
parse状态 ， 基于上面拿到的cmd ,解析，可以知道是读还是写， 地址是什么 ，数据是什么。 同时还可拿到data32吗？不需要在这边拿！要拿的话需要if(rx_done)卡一下才行。结束拉高标志位
写状态 ，可以拿到下一个data32 。 进来的时候先判断当前还剩多少没写。
读状态 ，此时i_rddata准备好了吗？并没有，o_rden拉高一个时钟周期，下一个时钟周期对面把数据放上去，下下个周期才能稳定锁存。所以要读别人，发请求要事情，别人放数据也要时间，第三个时钟周期才能拿到数据。
需要被锁存进来发送缓冲区，同时拉高go
现在uart_ctrl_systemreg 和和简单版的systemregflie写完了
现在要用串口控制 温度传感器了， 用一个串口比较好，因为到时候和上位机通信连一个串口调试助手就行。
| **偏移地址 (Offset)** | **寄存器名称** | **属性** | **复位值** | **描述** |
| --------------------- | -------------- | -------- | -------------- | -------------------------- |
| `16'h00` | **TESTR** | R/W | `32'h1234567` | 芯片 ID / 测试寄存器 |
| `16'h04` | **DATER** | R/W | `32'h20260406` | 生产日期寄存器 |
| `16'h08` | **WIN_MODE_R** | R/W | `32'h000003E8` | 测量窗口时间与输出模式配置 |
| `16'h0C` | **CALIB_R** | R/W | `32'h025800A0` | 温度计频率标定参数 |
| `16'h10` | **REPORT_R** | R/W | `32'h0000c350` | 自动上报使能与间隔配置 |
| `16'h14` | **RESULT** | **RO** | `32'h00000000` | 当前温度计状态与测量结果 |
------
### 2. 寄存器位域详细说明
#### **WIN_MODE_R (Offset: 0x08)**
| **位域** | **名称** | **属性** | **描述** |
| --------- | ------------ | -------- | ------------------------------------------------------------ |
| `[31:26]` | RESERVED | - | 保留 |
| `[25:24]` | **out_mode** | R/W | 输出模式选择： 00: 温度值（0） 01: 原始频率值(1) 10: 单位窗口脉冲计数(2) |
| `[23:0]` | **win_us** | R/W | 测量窗口时间，单位为微秒 (us)。默认值 1000us |
#### **CALIB_R (Offset: 0x0C)**
| **位域** | **名称** | **属性** | **描述** |
| --------- | --------------------- | -------- | ---------------------------------------------------- |
| `[31:16]` | **temp_85_fre_k** | R/W | 85°C 时对应的传感器频率 (kHz)。默认 600kHz (0x0258) |
| `[15:0]` | **temp_neg_40_fre_k** | R/W | -40°C 时对应的传感器频率 (kHz)。默认 160kHz (0x00A0) |
#### **REPORT_R (Offset: 0x10)**
| **位域** | **名称** | **属性** | **描述** |
| --------- | -------------- | -------- | ------------------------------------ |
| `[31]` | **report_en** | R/W | 自动上报使能开关。1: 开启，0: 关闭 |
| `[30:24]` | RESERVED | - | 保留 |
| `[23:0]` | **rep_gap_us** | R/W | 自动上报的时间间隔 (us)。默认值 50ms |
#### **RESULT_R(Offset: 0x14)**
| **位域** | **名称** | **属性** | **描述** |
| --------- | ------------- | -------- | ---------------------------------------------------- |
| `[31:24]` | RESERVED | - | 保留 |
| `[23:0]` | **therm_out** | **RO** | 温度计实时输出结果。具体定义取决于 `out_mode` 的设置 |
------
### 使用说明：
1. **写操作**：通过 UART 发送对应的地址和数据即可修改配置（如标定值、测量窗口）。
2. **读操作**：读取 `0x14` 地址可获取当前最新的温度或频率数据，读取前建议先检查 `Bit[31]` 是否为 1。
3. **字节序**：寄存器内部采用大端或小端取决于您的 `uart_ctrl` 逻辑，通常在 FPGA 中建议保持与总线一致。
读data寄存器
80000004 00000004
00000004 00000004 20260407
开启主动上报使能
00000010 00000004 800fc350
00000010 00000004 0000c350 关闭
# 总结
用verilog做一个温度计的数字设计，模拟端vout输出的是方波信号，方波波形低电平是0，高电平是1.2v,波形可能会有极短时间的小下冲，方波的频率代表温度信息，频率越高温度越高，频率范围是50kHz到130KHz之间，对应的温度范围是-40°到85°。方波接入到数字芯片，数字芯片分析方波频率，再根据频率和温度关系图（近似正比），得到实时温度，再输出温度量。
