4.4. 匹配滤波器

匹配滤波器在FPGA/ASIC两种平台下由于资源不同实现的形式也不同，区别如下：

• 由于ASIC多计算少存储，因而ASIC平台使用系数计算模式以节省存储资源。
• 由于FPGA 多存储少计算，因此FPGA平台使用系数直读模式以节省DSP资源。

4.4.1. 读出参数存储

DAQ_PAR 模块（基地址 0x00500000，总容量 32 KB）存储解模所需的全部参数， 每个量子比特独占 2 KB 子空间（控制区 512 B + 权重区 1536 B）：

 \text{Qubit }N\text{ DAQ\_PAR 基地址} = \mathtt{0x00500000} + N \times \mathtt{0x800},\quad N = 0,1,\ldots,15

控制区（每比特偏移 0x000 ~ 0x1FF，共 512 字节）

控制区最多支持 16 组参数（PARA_ID = 0~15），每组占用 8 个 32 位寄存器（32 字节）， 各组基地址 = Qubit 基地址 + PARA_ID × 0x20。

每组包含以下 8 个寄存器：

组内偏移	寄存器	位段	说明
0x00	dds_fpw	[31:12] fcw	解模载波频率控制字：F_c = fcw / 2^{20} \times F_s
^	^	[11:0] pcw	解模载波相位控制字：\phi_c = pcw / 2^{12} \times 2\pi
0x04	mtf_idx	[31:16] addr	权重数据起始地址（单位：时钟周期）
^	^	[15:0] len	权重数据样本长度（单位：时钟周期）
0x08	line0_ab	[31:16] a0	直线0 斜率系数 a（16位有符号数）
^	^	[15:0] b0	直线0 斜率系数 b（16位有符号数）
0x0C	line0_c	[31:0] c0	直线0 截距系数 c（32位有符号数）
0x10	line1_ab	[31:16] a1	直线1 斜率系数 a
^	^	[15:0] b1	直线1 斜率系数 b
0x14	line1_c	[31:0] c1	直线1 截距系数 c
0x18	line2_ab	[31:16] a2	直线2 斜率系数 a
^	^	[15:0] b2	直线2 斜率系数 b
0x1C	line2_c	[31:0] c2	直线2 截距系数 c

三组直线方程用于三态判断，将 IQ 平面划分为三个区间。判定公式：a \times I < c \times 2^4 - b \times Q。三条直线的交点应重合于一点，否则产生错误态（3态）。详见 §4.5.3。

权重区（每比特偏移 0x200 起，共 1536 字节）

权重区存储匹配滤波器权重系数，最大 1536 个 8 位有符号系数，I 路和 Q 路权重分开存储。 详细布局见下方存储格式图。

• 系数的粒度由 func_ctrl.step_ctrl 控制，一个权重样本点可对应 1/2/4/8/16 个时钟周期采样点；
• 权重数据由 mtf_idx 中的 addr 和 len 字段索引。

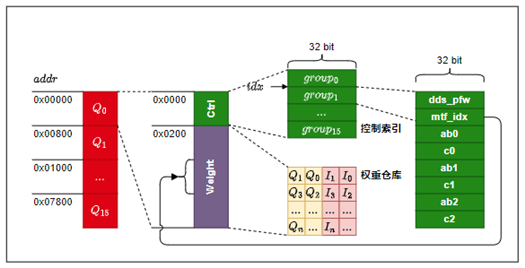

读出参数存储格式如下图所示。

系数计算模式（ASIC）下，匹配滤波器系数 = DDS 载波 × 权重参数。FPGA 平台使用系数直读模式，仅使用 Ctrl 部分（mtf_idx）索引 DAQ_FLT（0x00580000）中预存储的匹配滤波器系数，忽略 dds_fpw 控制字。

4.4.2. 匹配滤波器系数

ez-Q 2.5 FPGA平台使用系数直读模式，其需要额外的存储空间来配置匹配滤波器系数。

• 其中mtf_idx的含义从索引权重数据变为索引匹配滤波器系数。
• 匹配滤波器系数索引的粒度是时钟周期，
  • 在FPGA平台下每个时钟周期对应16个采样点数据。
• 匹配滤波器系数采样点采用8比特数据位宽，因此1个周期数据位宽为128 bit，

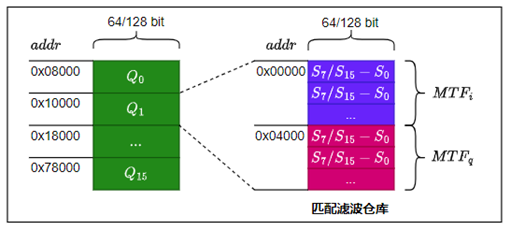

匹配滤波器系数存储结构如下图所示。

• 匹配滤波器的I和Q数据分开存储，每个比特的I、Q数据容量分别为16 KB。
• I路数据偏移地址为 x × 32 KB，Q路数据偏移地址为 x × 32 KB + 16 KB，其中 x 为 Qubit 序号，范围为 0~15。
